日前，中建四局自主研發(fā)的C30綠色低碳自密實(shí)混凝土在華潤(rùn)置地貴陽(yáng)九悅綜合體項(xiàng)目成功應(yīng)用，標(biāo)志著中建四局成功突破綠色低碳混凝土關(guān)鍵控碳技術(shù)，在綠色低碳建筑材料關(guān)鍵技術(shù)研發(fā)與應(yīng)用領(lǐng)域取得階段性成果。
此次成果應(yīng)用是中建四局落實(shí)國(guó)務(wù)院《2030年前碳達(dá)峰行動(dòng)方案》相關(guān)部署的有力實(shí)踐，中建四局加快向綠色生產(chǎn)方式轉(zhuǎn)變，提高綠色低碳設(shè)計(jì)引領(lǐng)能力，把綠色發(fā)展理念融入工程建設(shè)全過(guò)程，探索形成一套成熟的綠色發(fā)展模式。
C30綠色低碳自密實(shí)混凝土“綠色低碳自密實(shí)混凝土”，是指在混凝土生產(chǎn)、使用過(guò)程中，能夠直接或間接地降低二氧化碳排放的一種具有自密實(shí)性能的混凝土。主要技術(shù)包括膠凝材料復(fù)配技術(shù)、補(bǔ)償收縮技術(shù)、外加劑保坍技術(shù)等，可達(dá)到低碳自密實(shí)效果。
C30綠色低碳自密實(shí)混凝土為綠色低碳自密實(shí)混凝土的一種，是中建四局繼超長(zhǎng)大跨度C50抗裂混凝土（2019年試驗(yàn)成功）、C30配重混凝土（2020年試驗(yàn)成功）、C130超高泵送混凝土（2021年試驗(yàn)成功）應(yīng)用后，積極落實(shí)國(guó)家“雙碳”發(fā)展戰(zhàn)略，加快綠色低碳轉(zhuǎn)型發(fā)展，在建筑材料轉(zhuǎn)型變革上取得的重要進(jìn)展。截至目前，中建四局各項(xiàng)混凝土研究成果及技術(shù)已成功運(yùn)用于哈大高鐵、印尼美加達(dá)、深圳京基100等多個(gè)國(guó)內(nèi)外重點(diǎn)工程項(xiàng)目中。
C30綠色低碳自密實(shí)混凝土具無(wú)需振搗、自密成型、高強(qiáng)度、 節(jié)能環(huán)保等特點(diǎn)，采用全過(guò)程補(bǔ)償收縮技術(shù)，添加中建四局自主研發(fā)的高性能復(fù)合摻合料，在極大提高混凝土流動(dòng)性與自密實(shí)性的同時(shí)，有效解決了混凝土早期收縮開(kāi)裂問(wèn)題。且C30綠色低碳自密實(shí)混凝土在原材料生產(chǎn)階段碳排放量?jī)H為134.5kgCO?/m3，遠(yuǎn)低于國(guó)家標(biāo)準(zhǔn)要求，（T/CBMF27—2018《預(yù)拌混凝土低碳產(chǎn)品評(píng)價(jià)方法及要求》中預(yù)拌混凝土低碳產(chǎn)品單位產(chǎn)品二氧化碳排放量限值≤240kgCO?/m3），切實(shí)做到了以科技創(chuàng)新引領(lǐng)節(jié)能降碳新業(yè)態(tài)，以更低能耗和碳排放來(lái)踐行高質(zhì)量發(fā)展新要求。
貴州省首個(gè)應(yīng)用低碳自密實(shí)混凝土工程
長(zhǎng)期以來(lái)，中建四局圍繞“綠色環(huán)保建材”等研究方向，先后完成了多項(xiàng)綠色建材、工業(yè)固廢循環(huán)應(yīng)用技術(shù)的課題研究，取得了大量科技成果，承擔(dān)了“中國(guó)建筑土木工程材料重點(diǎn)實(shí)驗(yàn)室”工業(yè)固廢資源化利用方向的建設(shè)任務(wù)，設(shè)“機(jī)制砂、磷石膏、鋼渣粉、砼智控”四個(gè)研發(fā)板塊，打造”精品機(jī)制砂及建材、磷石膏建材“等系列產(chǎn)品，致力于建成區(qū)域一流的固廢循環(huán)建材實(shí)驗(yàn)室，助力中建集團(tuán)綠色低碳產(chǎn)業(yè)發(fā)展。
此次成功應(yīng)用的C30綠色低碳自密實(shí)混凝土，是中建四局依托“中國(guó)建筑土木工程材料重點(diǎn)實(shí)驗(yàn)室”，在機(jī)制砂研發(fā)板塊的有力突破，并在中建四局華潤(rùn)置地貴陽(yáng)九悅綜合體項(xiàng)目實(shí)施應(yīng)用。

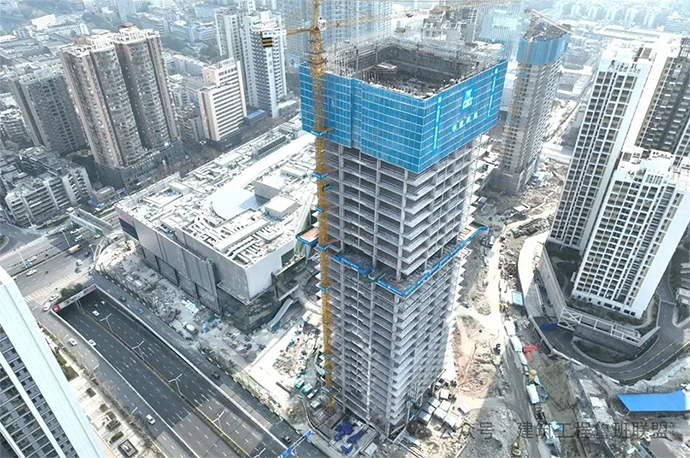

華潤(rùn)置地貴陽(yáng)九悅綜合體項(xiàng)目位于貴州省貴陽(yáng)市南明區(qū)，總建筑面積約27萬(wàn)平方米，建設(shè)內(nèi)容含一座購(gòu)物中心和一座寫(xiě)字樓，與甲秀樓、南明河、筑城廣場(chǎng)等老貴陽(yáng)名片“新舊”對(duì)望，建成后將為貴陽(yáng)市打造一個(gè)全新的集餐飲、娛樂(lè)、休閑、文化、休閑等元素為一體的高端城市綜合體。

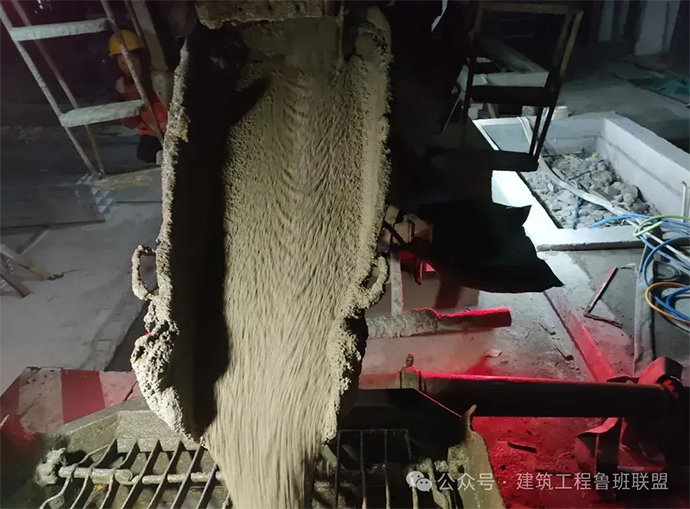

項(xiàng)目作為貴州省第一個(gè)應(yīng)用低碳自密實(shí)混凝土的工程，施工環(huán)境嚴(yán)峻、樓板上空管線復(fù)雜、操作空間狹窄（空間高度僅1米~1.8米），中建四局采用C30綠色低碳自密實(shí)混凝土進(jìn)行施工，不僅能夠承受較大的荷載，保證建筑物的結(jié)構(gòu)安全，同時(shí)良好的抗凍性和抗?jié)B性，讓建筑能夠在惡劣的環(huán)境下保持穩(wěn)定的性能，混凝土的高流動(dòng)度使得施工過(guò)程更加順暢，大大提高了施工效率和質(zhì)量，降低碳排放量。
自密實(shí)混凝土技術(shù)
01-技術(shù)內(nèi)容
自密實(shí)混凝土（Self-Compacting Concrete，簡(jiǎn)稱SCC）具有高流動(dòng)性、均勻性和穩(wěn)定性，澆筑時(shí)無(wú)需或僅需輕微外力振搗，能夠在自重作用下流動(dòng)并能充滿模板空間的混凝土，屬于高性能混凝土的一種。自密實(shí)混凝土技術(shù)主要包括：自密實(shí)混凝土的流動(dòng)性、填充性、保塑性控制技術(shù)；自密實(shí)混凝土配合比設(shè)計(jì)；自密實(shí)混凝土早期收縮控制技術(shù)。
(1) 自密實(shí)混凝土流動(dòng)性、填充性、保塑性控制技術(shù)
自密實(shí)混凝土拌合物應(yīng)具有良好的工作性，包括流動(dòng)性、填充性和保水性等。通過(guò)骨料的級(jí)配控制、優(yōu)選摻合料以及高效（高性能）減水劑來(lái)實(shí)現(xiàn)混凝土的高流動(dòng)性、高填充性。其測(cè)試方法主要有坍落擴(kuò)展度和擴(kuò)展時(shí)間試驗(yàn)方法、J環(huán)擴(kuò)展度試驗(yàn)方法、離析率篩析試驗(yàn)方法、粗骨料振動(dòng)離析率跳桌試驗(yàn)方法等。
(2) 配合比設(shè)計(jì)
自密實(shí)混凝土配合比設(shè)計(jì)與普通混凝土有所不同，有全計(jì)算法、固定砂石法等。配合比設(shè)計(jì)時(shí)，應(yīng)注意以下幾點(diǎn)要求：
1) 單方混凝土用水量宜為160kg～180kg；
2) 水膠比根據(jù)粉體的種類和摻量有所不同，不宜大于0.45；
3) 根據(jù)單位體積用水量和水膠比計(jì)算得到單位體積粉體量，單位體積粉體量宜為0.16～0.23；
4) 自密實(shí)混凝土單位體積漿體量宜為0.32～0.40。
(3) 自密實(shí)混凝土自收縮
由于自密實(shí)混凝土水膠比較低、膠凝材料用量較高，導(dǎo)致混凝土自收縮較大，應(yīng)采取優(yōu)化配合比，加強(qiáng)養(yǎng)護(hù)等措施，預(yù)防或減少自收縮引起的裂縫。
02-技術(shù)指標(biāo)
(1) 原材料的技術(shù)要求
1) 膠凝材料水泥選用較穩(wěn)定的硅酸鹽水泥或普通硅酸鹽水泥；摻合料是自密實(shí)混凝土不可缺少的組分之一。一般常用的摻合料有粉煤灰、磨細(xì)礦渣、硅灰、?；郀t礦渣粉、石灰石粉等，也可摻入復(fù)合摻合料，復(fù)合摻合料宜滿足《混凝土用復(fù)合摻合料》JG/T486中易流型或普通型Ⅰ級(jí)的要求。膠凝材料總量宜控制在400 kg/m3~550kg/m3。
2) 細(xì)骨料細(xì)骨料質(zhì)量控制應(yīng)符合《普通混凝土用砂、石質(zhì)量及檢驗(yàn)方法標(biāo)準(zhǔn)》JGJ52以及《混凝土質(zhì)量控制標(biāo)準(zhǔn)》GB50164的要求。
3) 粗骨料粗骨料宜采用連續(xù)級(jí)配或2個(gè)及以上單粒級(jí)配搭配使用，粗骨料的******粒徑一般以小于20mm為宜，盡可能選用圓形且不含或少含針、片狀顆粒的骨料；對(duì)于配筋密集的豎向構(gòu)件、復(fù)雜形狀的結(jié)構(gòu)以及有特殊要求的工程，粗骨料的******公稱粒徑不宜大于16mm。
4) 外加劑
自密實(shí)混凝土具備的高流動(dòng)性、抗離析性、間隙通過(guò)性和填充性這四個(gè)方面都需要以外加劑為主的手段來(lái)實(shí)現(xiàn)。減水劑宜優(yōu)先采用高性能減水劑。對(duì)減水劑的主要要求為：與水泥的相容性好，減水率大，并具有緩凝、保塑的特性。
(2) 自密實(shí)性能主要技術(shù)指標(biāo)
對(duì)于泵送澆筑施工的工程，應(yīng)根據(jù)構(gòu)件形狀與尺寸、構(gòu)件的配筋等情況確定混凝土坍落擴(kuò)展度。對(duì)于從頂部澆筑的無(wú)配筋或配筋較少的混凝土結(jié)構(gòu)物（如平板）以及無(wú)需水平長(zhǎng)距離流動(dòng)的豎向結(jié)構(gòu)物（如承臺(tái)和一些深基礎(chǔ)），混凝土坍落擴(kuò)展度應(yīng)滿足550~655mm；對(duì)于一般的普通鋼筋混凝土結(jié)構(gòu)以及混凝土結(jié)構(gòu)坍落擴(kuò)展度應(yīng)滿足660 ~755mm；對(duì)于結(jié)構(gòu)截面較小的豎向構(gòu)件、形狀復(fù)雜的結(jié)構(gòu)等，混凝土坍落擴(kuò)展度應(yīng)滿足760m~850mm；對(duì)于配筋密集的結(jié)構(gòu)或有較高混凝土外觀性能要求的結(jié)構(gòu)，擴(kuò)展時(shí)間T500（s）應(yīng)不大于2s。其他技術(shù)指標(biāo)應(yīng)滿足《自密實(shí)混凝土應(yīng)用技術(shù)規(guī)程》JGJ/T 283的要求。
03-適用范圍
自密實(shí)混凝土適用于澆筑量大，澆筑深度和高度大的工程結(jié)構(gòu)；配筋密集、結(jié)構(gòu)復(fù)雜、薄壁、鋼管混凝土等施工空間受限制的工程結(jié)構(gòu)；工程進(jìn)度緊、環(huán)境噪聲受限制或普通混凝土不能實(shí)現(xiàn)的工程結(jié)構(gòu)。 |
